Filtre passe-bande pour interface SMA, réception de canal UHF 410-785 MHz pour test TV numérique avec faible perte d'insertion

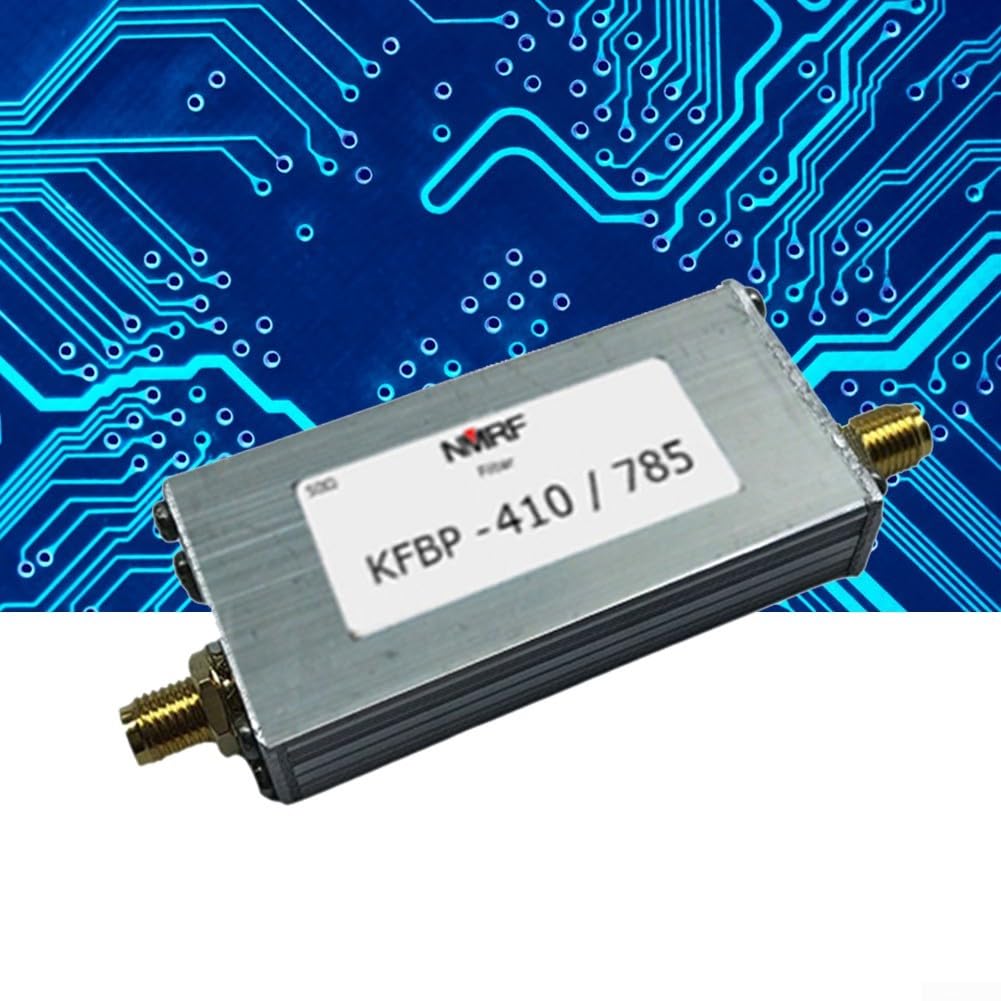

- Filtre passe-bande pour les tests TV numériques : conçu pour la réception du signal de bande UHF de 410 à 785 MHz, ce filtre prend en charge les tests TV numériques précis et les applications de laboratoire. Comprend une unité KFBP-410/785 avec interfaces SMA-F, assurant des performances RF fiables dans les configurations de mesure critiques.
- Réponse en fréquence optimisée : dispose d'une fréquence centrale de 600 MHz avec une bande passante de 390 MHz 3 dB, offrant un déroulement net aux bords de la bande passante. Maintient une faible perte d'insertion dans la bande tout en rejetant efficacement les interférences hors bande pour une analyse précise du signal.
- Capacité de manipulation haute puissance : conçu pour gérer jusqu'à 500 mW (27 dBm) de puissance de charge, ce filtre d'impédance de 50 Ohm offre une performance durable en fonctionnement continu. Les composants LC discrets améliorent la stabilité thermique et l'intégrité du signal.
- Compatibilité de l'interface SMA-F de précision : conçu pour les connexions SMA-F à SMA-F, ce filtre passe garantit un accouplement sécurisé avec l'équipement de test RF standard. Idéal pour une utilisation dans les chaînes de conditionnement de signal nécessitant des environnements de transmission stables de 50 Ohm.
- Performance de laboratoire : offre des caractéristiques de réflexion et de transmission cohérentes sur une plage de balayage de 40 à 1500 MHz, comme vérifié par les tests de réponse en fréquence. La ligne bleue indique la perte de transmission (10 dB/div), le jaune montre la perte de réflexion (5 dB/div).
